調圧弁 SUS本体
本製品は、配管接続や流体制御装置の内部部品として使用されるステンレス製の中空ブロックです。上下の内ねじと側面の貫通ねじを備えた構造で、精密なネジ加工と穴位置の整合性が求められます。素材はステンレスで、NC旋盤を用いて高精度に加工されています。
1. 内ねじの“にげ”処理によるスムーズな締結
上下面に加工された内ねじには“にげ”と呼ばれる逃げ加工が施されており、ネジ端部での干渉や工具逃げの問題を防いでいます。これにより、他部品とのスムーズな締結性と加工時の安定性を実現しています。

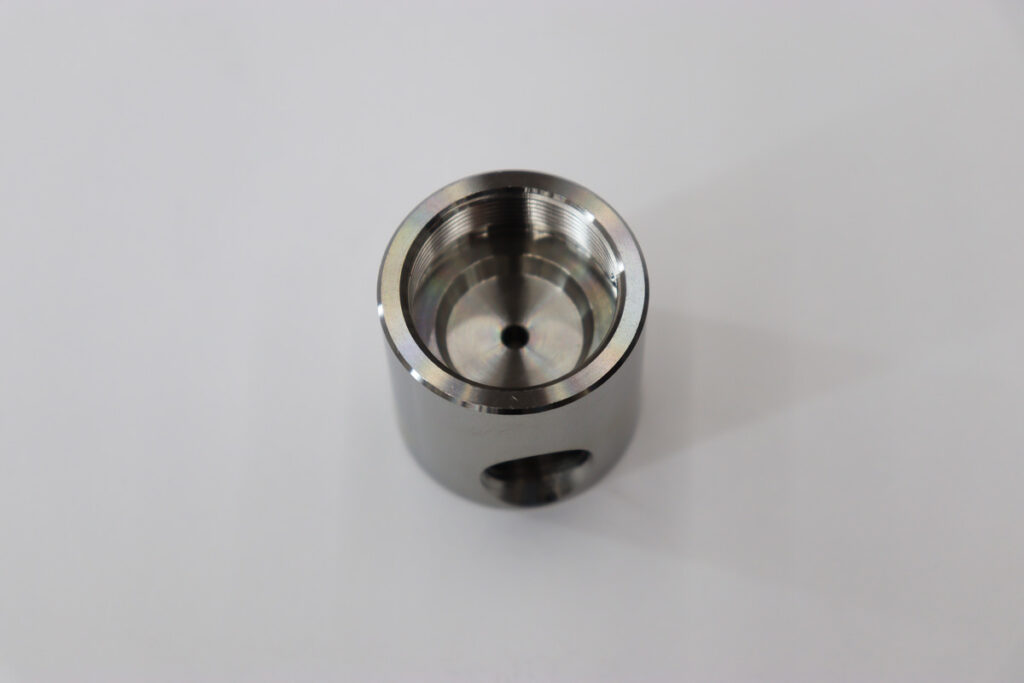

2. テーパ形状を活かした内部構造
内側底部は軽いテーパ形状となっており、流体の排出性や圧力逃がしの点で有利な設計です。このような形状は切削条件の微調整や専用工具の選定によって、均一で滑らかな面精度が要求されます。

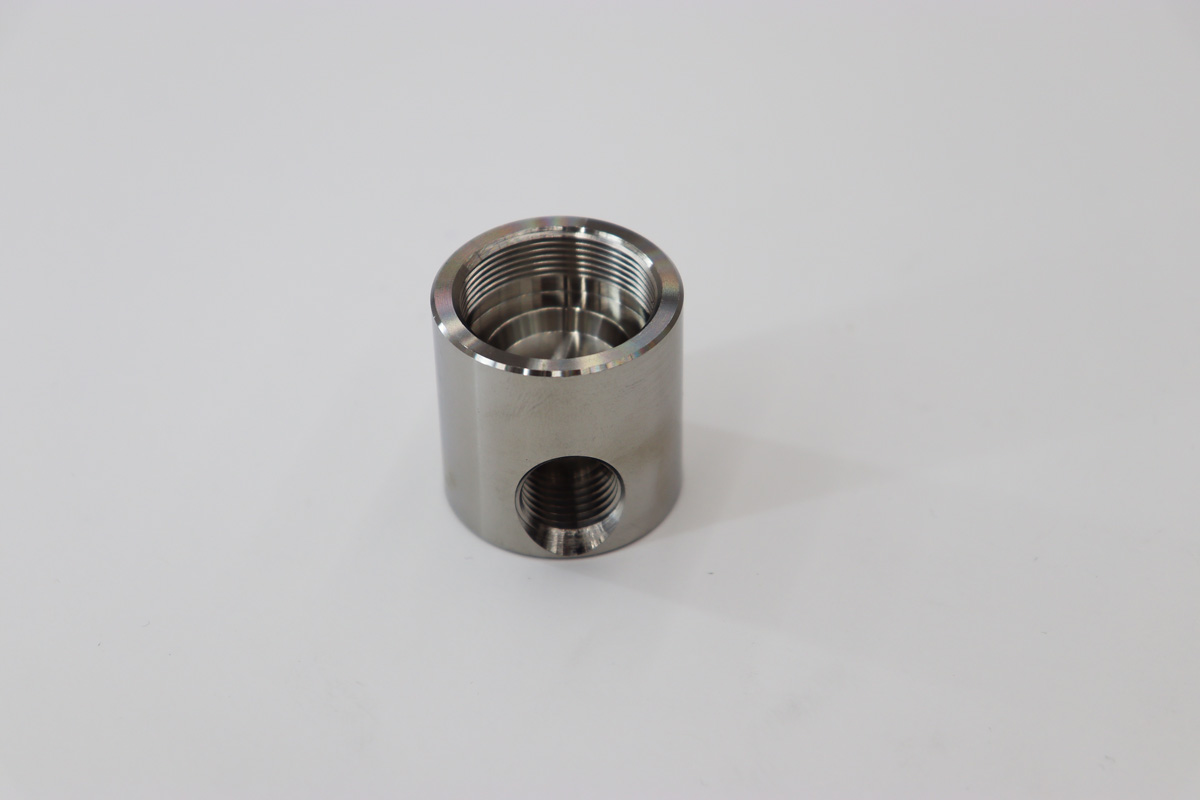

3. 側面ねじ穴の割出し加工
側面の貫通穴にはねじ加工が施されており、NC旋盤によって正確な位置決めが行われています。中心軸との直交性やねじ深さの制御など、複数の精度要素が関わるポイントです。
