ストレーナー

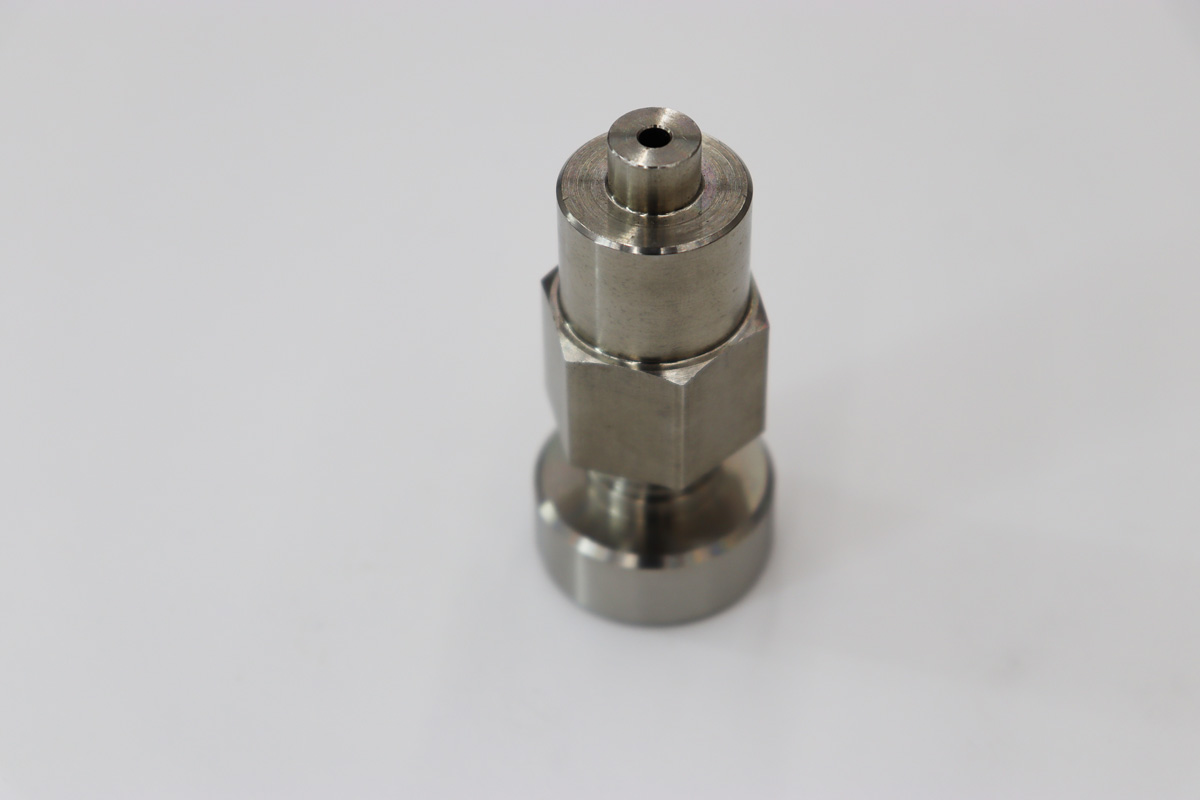

本製品は、液体やガスのろ過・通過時に異物を除去する役割を持つストレーナー部品で、ステンレス素材を使用して精密に製作されています。各部の段差やネジ構造はNC旋盤加工により、高い加工精度を実現しています。接続部品との組立も考慮し、耐圧性とメンテナンス性が両立された機械部品です。
1. 段付き形状とネジ加工による密閉性
上下の段付き構造とネジ加工は、流体の漏れを防ぎつつ、着脱可能な構造を実現しています。片方にはテーパーネジ、もう一方には平行ネジが施されており、用途に応じたシール性が確保されています。
2. 小径貫通穴の精密加工
本体中央の貫通穴は非常に小径で、中心精度の高いNC旋盤加工が求められます。この通孔はストレーナー内部の流体通路として機能し、流体の流速や圧力特性を設計段階でコントロール可能です。
3. コンパクト設計と応用性
全体としてコンパクトな寸法ながら、他の部品との接続性を考慮した六角形状や段付き構造が取り入れられています。制御機器や飲料設備、配管システムなど多用途で活用可能なユニバーサル部品です。
